[Cilium][2주차] 심화학습 과제!

Cilium 스터디는 매주 주차별 스터디 내용을 정리하는것과 별개로 심화학습 과제가 있다!!

지난주에는 바쁘서.. 심화학습을 못했는데 이번주부터 하려고 한다.

---

Hubble Flow Logs를 수집하여, 시각화하는 로깅 시스템을 구성해보기

간단하게 로그를 수집하는 시스템으로 loki + promtail + grafana를 통해서 구현해보려고 한다.

먼저 loki + promtail은 흔히 loki-stack이라고 불린다.

수집방법은 promtail이 데몬셋으로 설치되어 hubble flow 경로를 volum mount를 하고 해당 경로의 파일을 읽는다.

loki-stack 설치

loki-stack은 helm으로 설치하면 간단하다.

helm template loki grafana/loki-stack -f ./values.yaml -n monitoring
---
promtail:
  enabled: true
  ### 노드 특정 경로의 로그 수집을 위해 추가한다.
  extraVolumes:
    - name: cilium-hubble-logs
      hostPath:
        path: /var/run/cilium/hubble
        type: DirectoryOrCreate
  extraVolumeMounts:
    - name: cilium-hubble-logs
      mountPath: /var/run/cilium/hubble
      readOnly: true
  config:
    snippets:
      ### 노드 특정 경로의 로그 수집을 위해 추가한다.
      scrapeConfigs: |
        - job_name: cilium-export-log
          static_configs:
            - targets:
                - localhost
              labels:
                job: cilium-export-log
                ### hubble export dynamic으로 지정한 flowlog path이다.
                __path__: /var/run/cilium/hubble/events.log
    logLevel: info
    serverPort: 3101
    clients:
      - url: http://{{ .Release.Name }}:3100/loki/api/v1/push
  ---

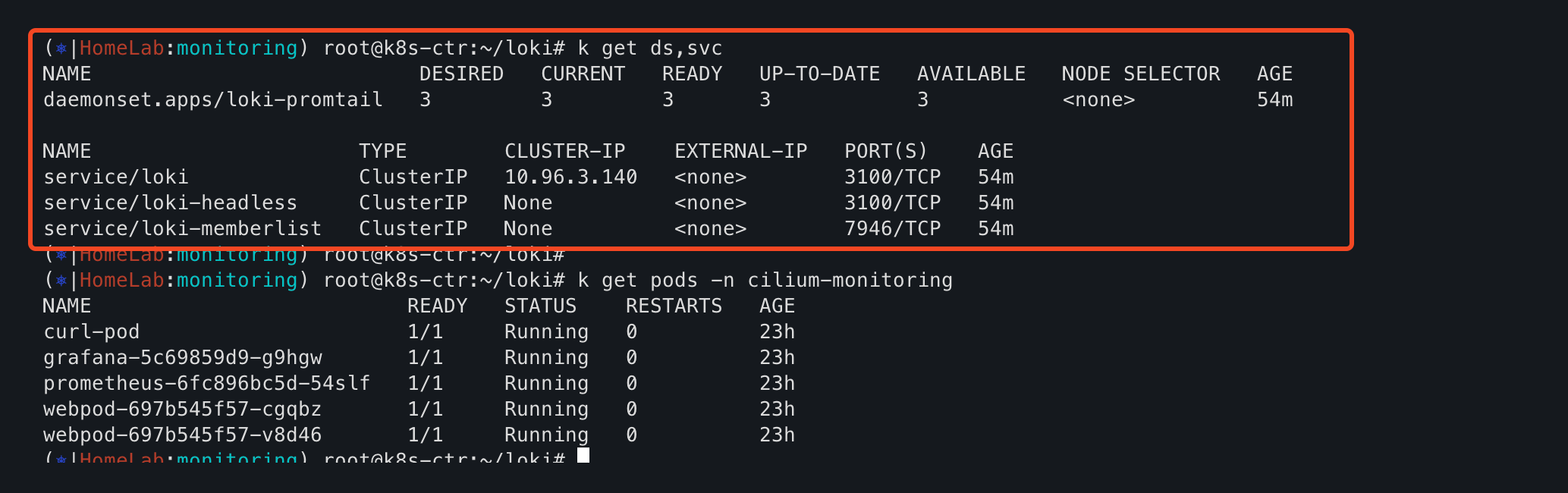

loki-stack 설치

Grafana + loki Datasource

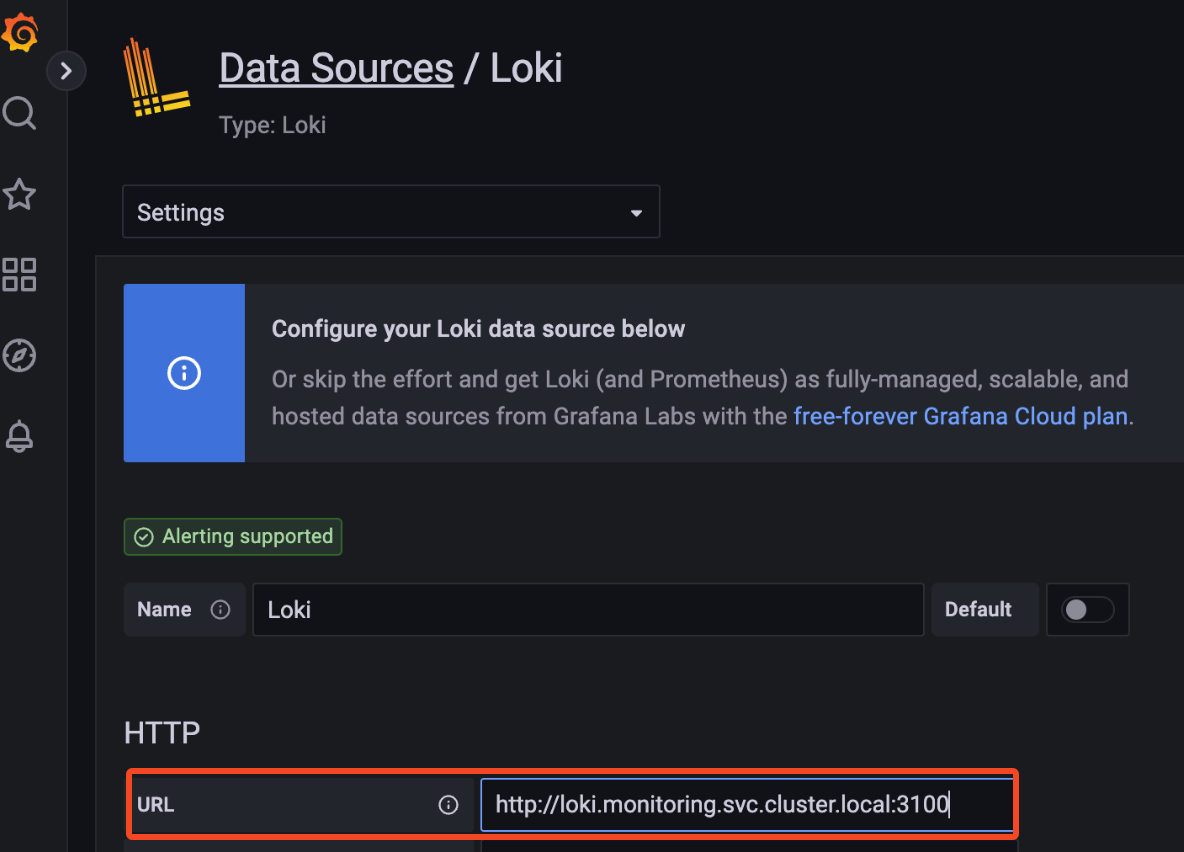

Datasource는 loki svc의 주소를 기재하면 된다. loki가 다른 namespace에 있기 때문에 namespace까지 다 적어주었고,

save/test를 해보면, 아래와 같이 loki svc tcp 3100으로 요청이 발생하는것을 볼 수 있다.

 - pod logs -f로 확인을 해봐도 save를 할 때 요청이 발생하는것을 볼 수 있다.

grafna, loki datasource succ

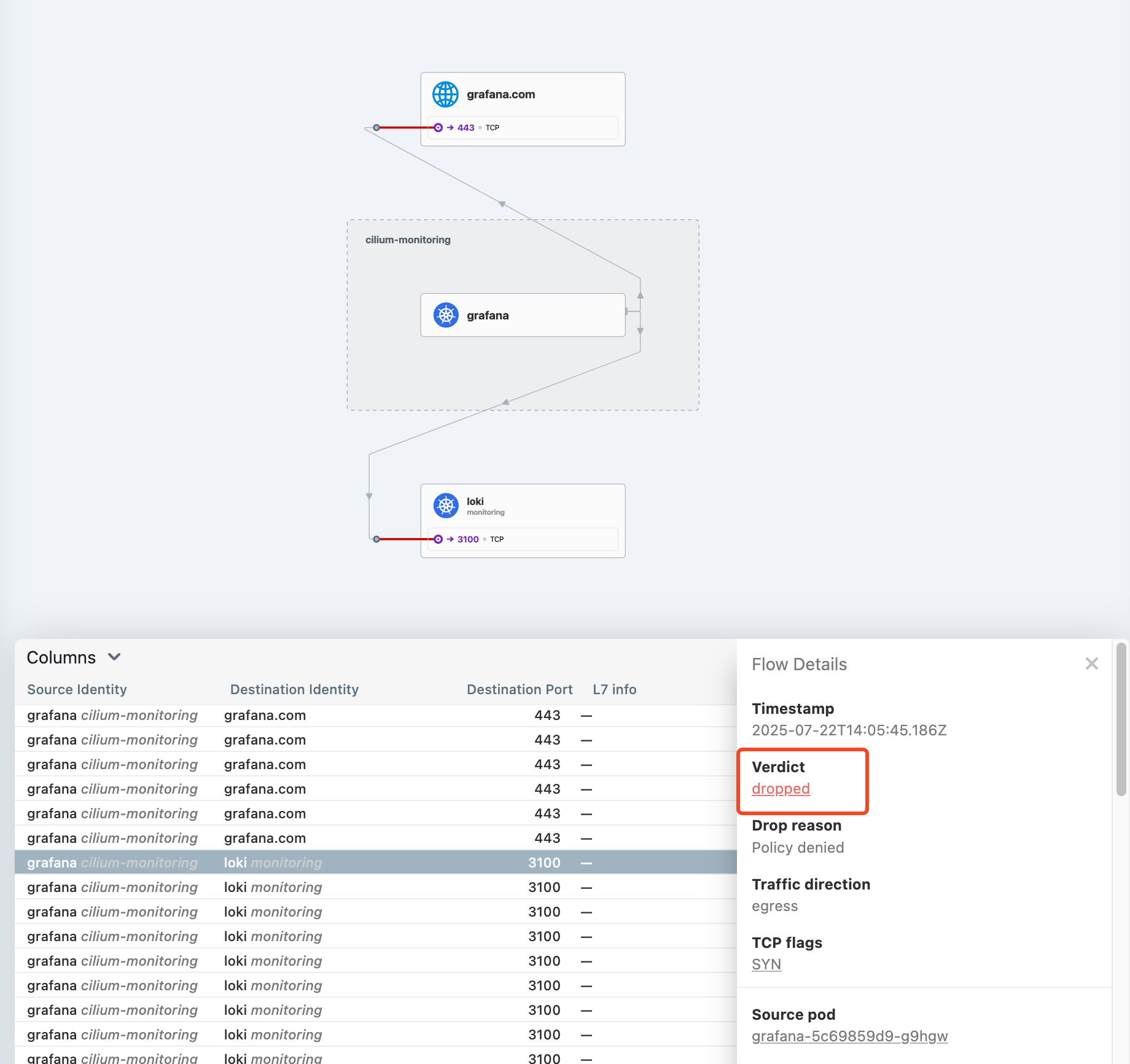

그리고 스터디에서 cilium-monitoring에 ciliumnetworkpolicy를 적용하고 삭제를 안했는데, 아래처럼 차단이 된다.

 - cnp는 기재한 path/port를 제외하면 기본이 차단이기 때문에 반드시 반드시.. 꼭 적용해야 하는지 깊은 고민이 필요하다.

grafna, loki datasource deny

grafana에서 loki를 datasource로 잡았다면, 상단에서 loki로 변경한 다음에 Run Query를 하면 hubble export log를 이제 grafana에서 쉽게 볼 수 있다.

grafana loki datasource

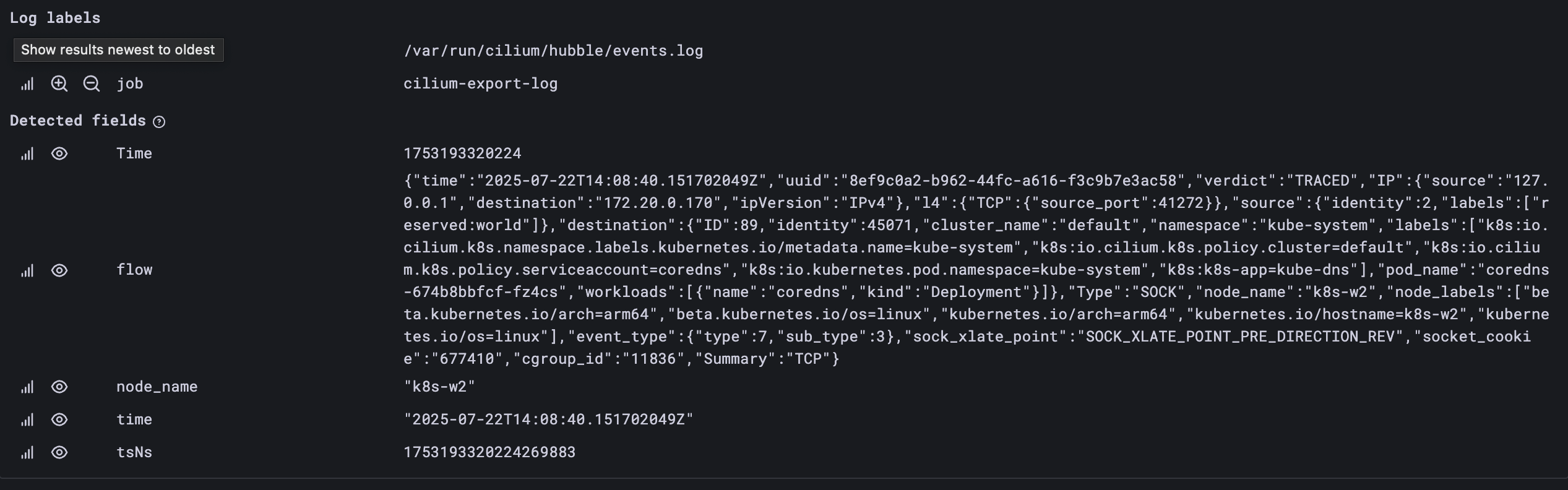

loki로 수집한 데이터를 조금 더 상세하게 보면 기본적으로 lables을 탐지는 한다.

하지만, parser를 따로 지정해주지 않아서 그런지 모두 flow key로 전체가 들어가있다.

 - loki-stack helm-charts에서 labels을 분리하려고 했는데.. 무슨 이유에서인지 잘 안된다.

 - 찾아보면 loki-stack helm-charts는 더이상 유지보수를 안한다고 promtail helm-charts를 따로 사용하라고 한다..

loki log detail
